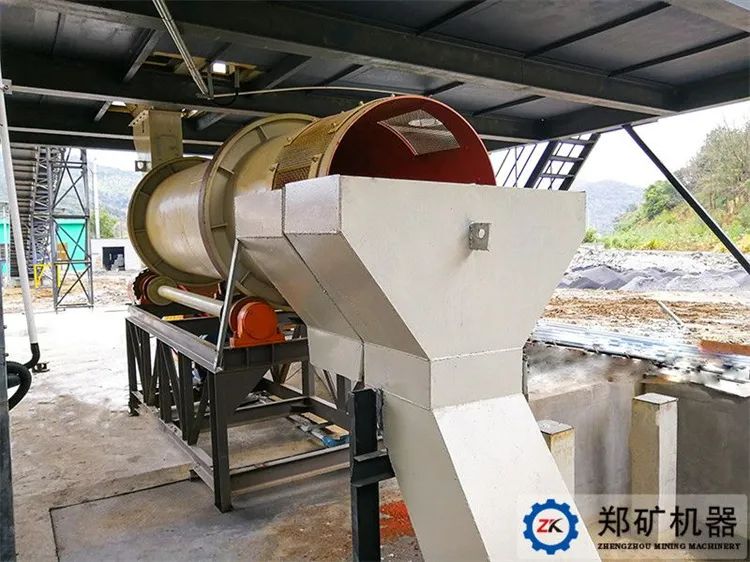

整形機用于對已成型的分子篩顆粒進行表面硬化,提高分子篩小球的強度。相比老款整形機,ZX1245整形機傳動裝置由鏈傳動改為齒輪傳動,整機運轉更加快速平穩,提高整形效率;輪帶、擋輪帶采用新型石墨潤滑裝置,潤滑效果更好;筒體內壁新增一層2mm帶凸點的不銹鋼板,可將物料提升到一定高度后,在重力作用下自由泄落,提升高度相比老款更高,成球效果更好。
01工作原理及結構組成
工作原理:
已成型的分子篩顆粒從筒體的進料端通過溜槽均勻地給入硬化筒,分子篩顆粒隨著筒體的旋轉被提升到一定高度后,在重力作用下自由泄落,重復此過程,由于硬化筒是傾斜安裝,因此分子篩顆粒在隨筒體回轉的同時,在筒體軸向方向上由高端向低端運動,在此過程中分子篩小球的強度不斷提高,表面硬化,后經過筒體排料端排出,完成分子篩的整形、硬化過程。
結構組成:
整形機主要有筒體、支撐裝置、傳動裝置等組成。筒體由優質碳素鋼板卷制成多段,用自動埋弧焊焊接而成,內襯2mm厚帶凹凸點的304不銹鋼板,高端有防止回料的擋料圈。支撐裝置支撐著回轉筒體及筒體內物料的全部重量,并且使筒體可以安全、平穩的運轉。主要有托擋輪、底架等幾部分組成,托擋輪用來支撐筒體的重量和控制筒體的軸向竄動。整形機傳動裝置采用齒輪傳動,傳動裝置包括電動機、聯軸器、減速機、小齒輪、大齒輪等,傳動平穩可靠。
02公司介紹
河南鄭礦機器與業內多個企業建立合作關系,處理各種固危廢的無害化和綜合再利用,能夠為客戶提供設計、制造、安裝、調試整套項目建設服務工作,以服務、質量贏得客戶的一致好評,歡迎各位新老客戶前來咨詢。
