PQ60成球盤回轉支撐潤滑系統介紹！

我司簽訂的湖北客戶120萬噸/年半水磷石膏綜合利用項目中圓盤造球機設備，其傳動部分不同于同系列一般造球機設備，利用回轉支撐裝置代替常規的齒輪組嚙合傳動，其安裝更簡單方便、易于操作封閉式的殼體，更容易維修，安全性、可靠性較高結構更加緊湊，更耐用，動力源可選?；剞D支承是介于機架與上部回轉盤體間作相對回轉運動的傳力原件，用于支承上車體質量和承受工作載荷，共內座圈鏈接下機體，外座圈鏈接上盤體，內座圈上的內齒圈與回轉小齒輪嚙合。當回轉齒輪轉動時，通過小齒輪帶動上盤體回轉。

轉動結構組成配件的良好性能是整體靈活性的基礎保證，因而對軸承結構來說，潤滑工作必不可少?；剞D支承采用潤滑脂潤滑，共潤滑分為2個部分，以及內齒圈與回轉小齒輪潤滑部分?；剞D支承內腔通過位于共外座圈上的潤滑油嘴加注潤滑脂進行潤滑，回轉支承內齒圈與回轉小齒輪由預先加入的潤滑脂進行潤滑。

現在對回轉支承一般都是采取自動潤滑的方式了，不過大部分還是人工加潤滑脂，外齒式在內圈或平面上有注油孔，用油槍加注潤滑脂。內齒式在外圈或平面上有油孔。不論內外齒視作業條件加潤滑脂，齒輪部位須加潤滑脂。

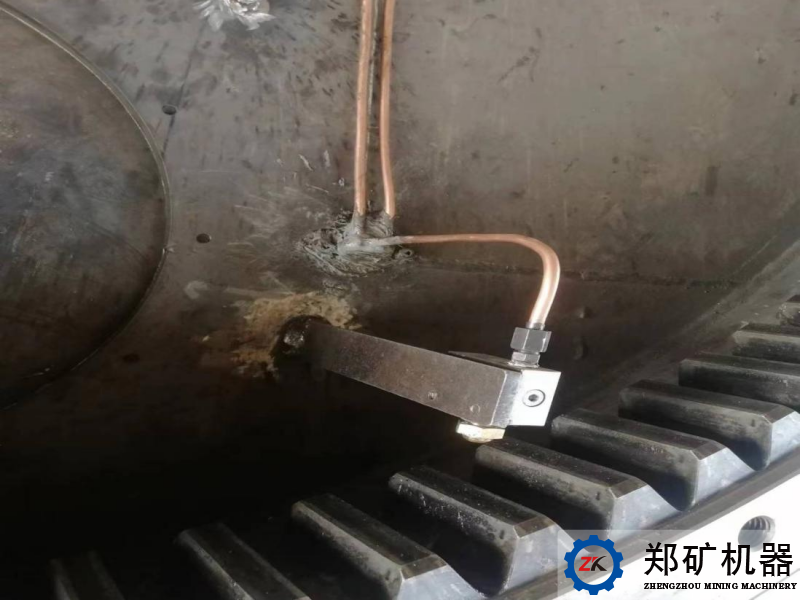

1、回轉支撐回轉部分內齒面潤滑管路安裝：

采用噴射閥PF-J200(3/3120°布置，使其齒面潤滑充分)

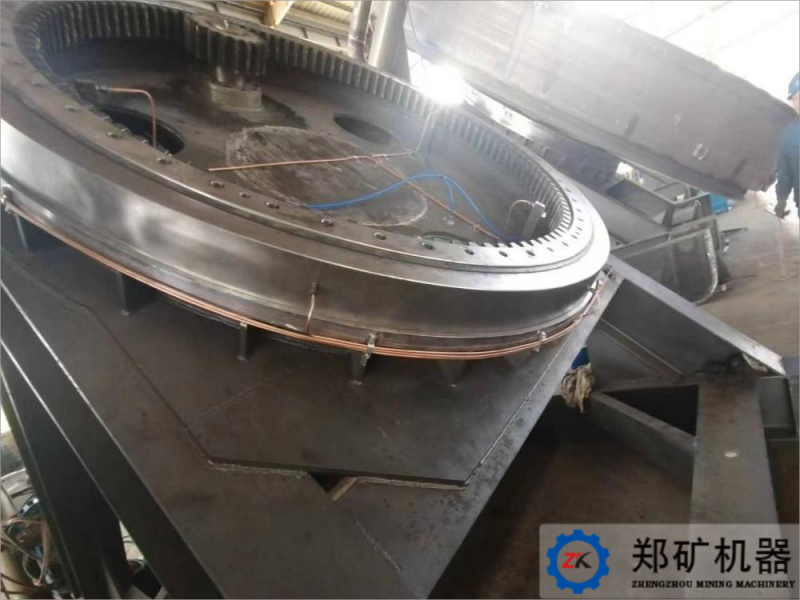

2、我司在本項目中回轉支撐回轉部分的潤滑管路安裝：

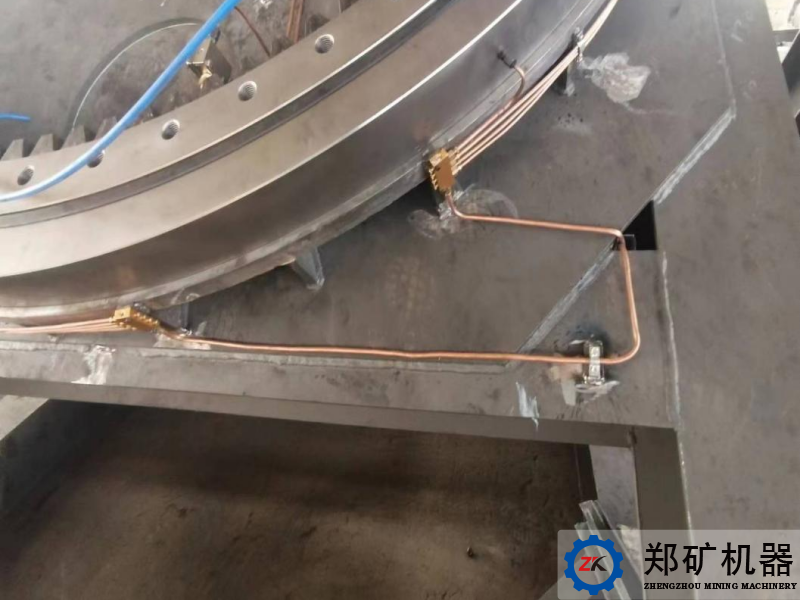

采用銅管件(銅管T3)工人在現場通過專用布管工具進行潤滑點擺布，每根銅管排布順序平整，長度適宜，在回轉支承的外立面上依次排布連接，油口接頭處用專用的擴口式端直通管接頭進行連接，其連接可靠密封嚴實;在外立面油孔全部連接后油管依次從上至下到分油器集中配置模塊(本次回轉支撐潤滑采用卡套式1進4出分油器)進過分油器末端與各管路接口連接，近端順延連接至干油泵(本次回轉支撐潤滑采用DDB-5干油泵)

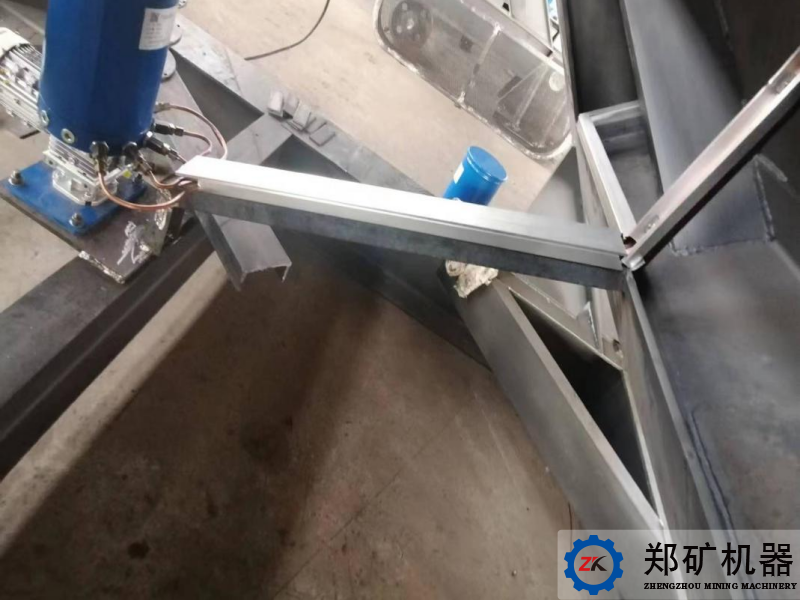

3、干油泵接口連接及固定：(干油泵固定穩固，銅管外漏部分采用外裝置包裝完整)
